Konfigurasi Geolistrik Wenner, Schlumberger & Dipole-Dipole: Perbedaan dan Kapan Digunakan

Memilih konfigurasi geolistrik yang tepat sangat penting untuk mendapatkan hasil survei bawah tanah yang akurat. Setiap konfigurasi memiliki susunan elektroda, karakteristik pengukuran, serta kemampuan dalam mendeteksi kondisi geologi yang berbeda.



Sebelum memilih konfigurasi Wenner, Schlumberger, atau Dipole-Dipole, penting untuk memahami dasar metode geolistrik. Anda dapat mempelajari geolistrik adalah: pengertian, prinsip kerja & manfaatnya  untuk mengetahui bagaimana metode ini bekerja dalam mengidentifikasi kondisi bawah permukaan tanah. Konfigurasi geolistrik Wenner, Schlumberger, dan Dipole-Dipole merupakan tiga metode yang sering digunakan dalam survei resistivitas bawah permukaan. Namun, kapan sebaiknya menggunakan masing-masing konfigurasi? Apa perbedaan kelebihan dan keterbatasannya?

Artikel ini membahas prinsip kerja, perbedaan susunan elektroda, kelebihan, kekurangan, serta penerapan setiap konfigurasi geolistrik agar Anda dapat menentukan metode yang sesuai dengan kebutuhan survei.

Apa Itu Konfigurasi Geolistrik?

Konfigurasi geolistrik adalah pola penempatan elektroda arus dan elektroda potensial di permukaan tanah untuk mengukur respons listrik bawah permukaan. Metode ini memanfaatkan perbedaan resistivitas batuan, tanah, air, dan material geologi lainnya.

Dalam survei resistivitas listrik, alat menginjeksikan arus listrik melalui elektroda arus (A dan B), kemudian mengukur beda potensial melalui elektroda potensial (M dan N). Data tersebut digunakan untuk menghitung resistivitas semu (apparent resistivity). Metode geolistrik memanfaatkan injeksi arus listrik untuk mengetahui sifat kelistrikan lapisan batuan bawah permukaan. Penjelasan mengenai dasar metode ini juga tersedia dalam publikasi resmi BPSDM ESDM tentang pengenalan geolistrik , yang membahas resistivitas batuan dan penerapannya dalam eksplorasi air tanah.

Komponen Utama dalam Pengukuran

Beberapa komponen penting dalam konfigurasi geolistrik meliputi:

• Elektroda arus (A dan B): Mengalirkan arus listrik ke dalam tanah.
• Elektroda potensial (M dan N): Mengukur perbedaan tegangan listrik.
• Resistivitas semu: Nilai resistivitas yang dihitung berdasarkan susunan elektroda dan hasil pengukuran.
• Faktor geometri (K): Faktor yang digunakan untuk mengonversi nilai resistansi menjadi resistivitas semu.

Secara umum, resistivitas semu dapat dihitung menggunakan rumus:

ρa=KΔVI\rho_a = K \frac{\Delta V}{I}ρa=KIΔV

Keterangan:

• ρa\rho_aρa = Resistivitas semu (Ωm)
• KKK = Faktor geometri
• ΔV\Delta VΔV = Beda potensial (V)
• III = Arus listrik (A)

Nilai yang diperoleh bukan selalu resistivitas sebenarnya dari satu lapisan batuan. Interpretasi lebih lanjut memerlukan pemodelan dan pemahaman kondisi geologi setempat.

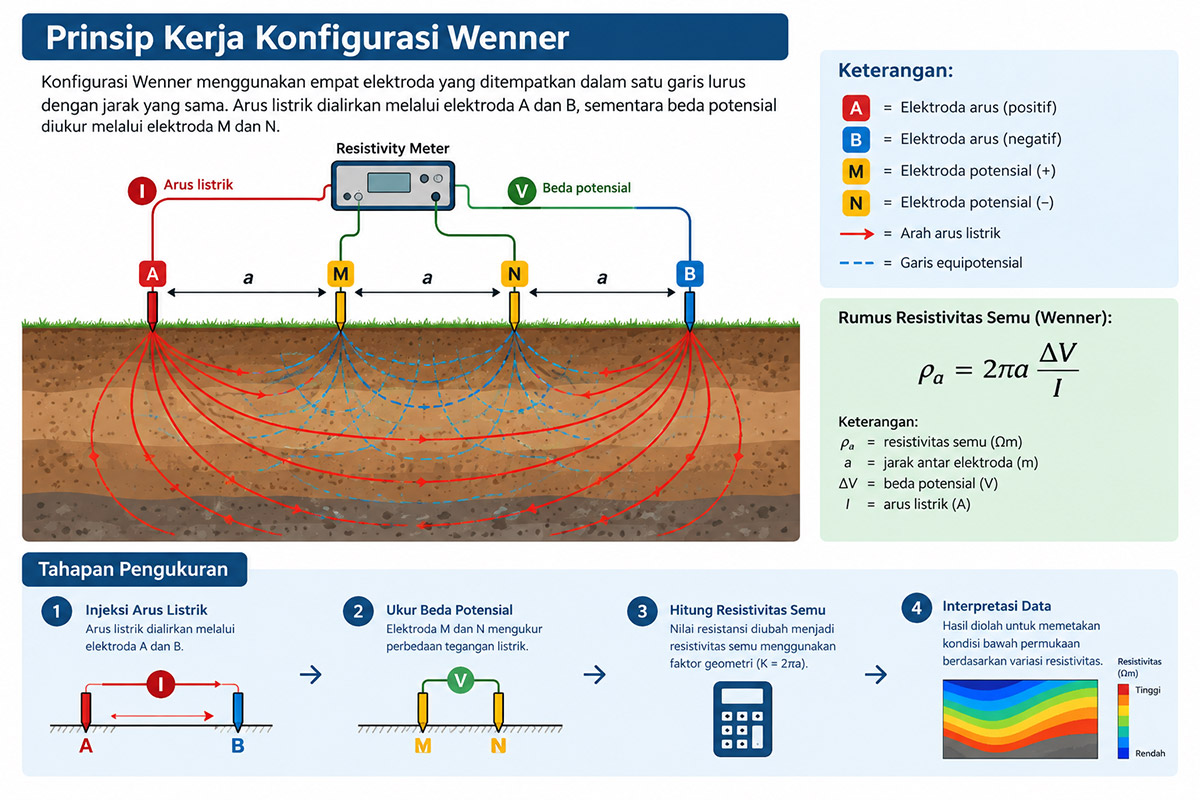

Konfigurasi Wenner: Prinsip Kerja dan Penggunaannya

Konfigurasi Wenner menggunakan empat elektroda yang ditempatkan dalam satu garis lurus dengan jarak antar-elektroda yang sama. Susunannya adalah A–M–N–B.

Pada konfigurasi ini, jarak antara elektroda yang berdekatan adalah a. Susunan yang teratur memudahkan pengukuran dan pemindahan seluruh rangkaian elektroda saat survei berlangsung.

Cara Kerja Konfigurasi Wenner

Arus listrik dialirkan melalui elektroda A dan B, sedangkan elektroda M dan N mengukur beda potensial. Dengan mengubah jarak antar-elektroda, survei dapat memberikan informasi mengenai variasi resistivitas bawah permukaan.

Untuk konfigurasi Wenner, faktor geometrinya adalah:

K=2πaK = 2\pi aK=2πa

Sehingga resistivitas semu dapat dihitung dengan:

ρa=2πaΔVI\rho_a = 2\pi a \frac{\Delta V}{I}ρa=2πaIΔV

Nilai ini digunakan untuk memperoleh gambaran perubahan resistivitas berdasarkan jarak elektroda dan kondisi geologi.

Kelebihan dan Kekurangan Wenner

Kelebihan:

• Sinyal pengukuran umumnya relatif kuat karena elektroda potensial berada di antara elektroda arus.
• Susunan elektroda sederhana dan mudah diterapkan.
• Cocok untuk survei resistivitas dengan konfigurasi yang konsisten.

Kekurangan:

• Pemindahan seluruh elektroda diperlukan ketika memperbesar jarak pengukuran.
• Kurang fleksibel untuk beberapa jenis akuisisi multielektroda.
• Resolusi terhadap struktur lateral tertentu bergantung pada desain survei dan kondisi bawah permukaan.

Kapan Konfigurasi Wenner Digunakan?

Konfigurasi Wenner dapat digunakan untuk survei resistivitas dangkal, investigasi tanah, serta pemetaan variasi kondisi bawah permukaan. Metode ini sesuai ketika survei membutuhkan susunan elektroda yang sederhana dan respons sinyal yang memadai.

Namun, kedalaman investigasi tetap dipengaruhi oleh jarak elektroda, kondisi geologi, serta kemampuan alat.

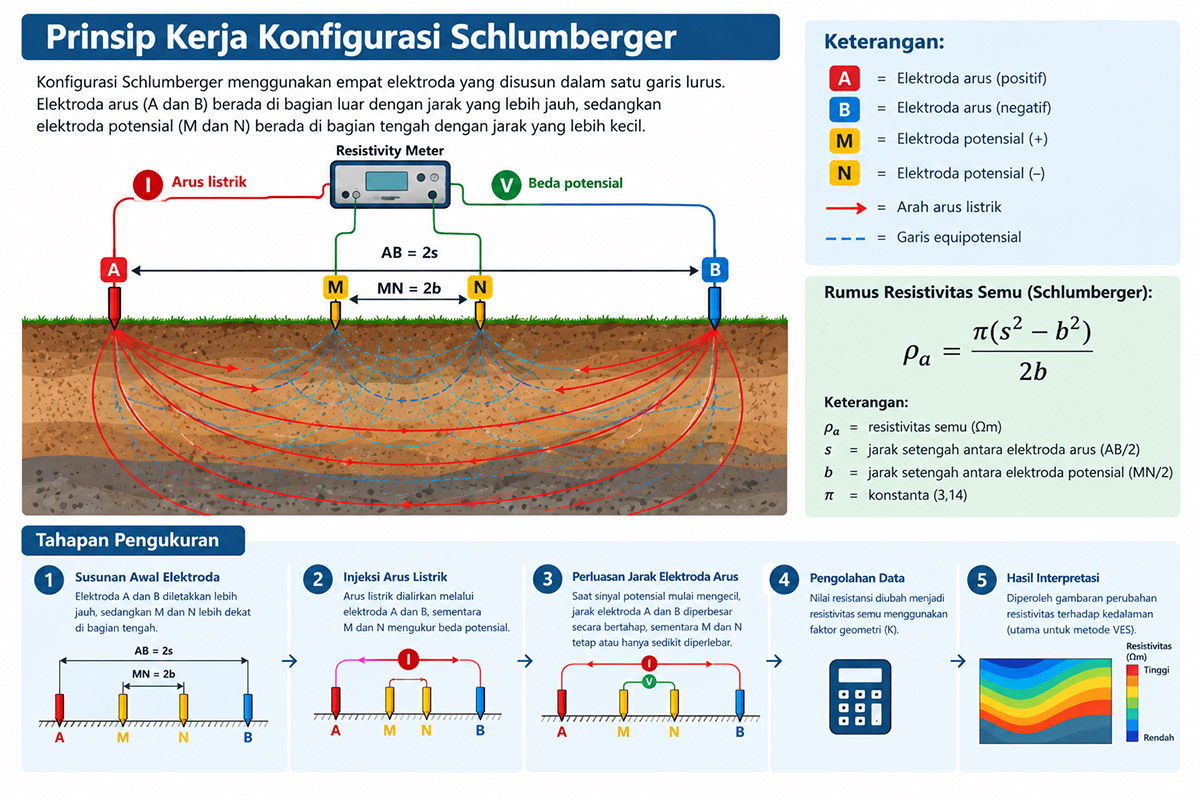

Konfigurasi Schlumberger: Prinsip Kerja dan Penerapan

Konfigurasi Schlumberger menggunakan empat elektroda dalam satu garis lurus, dengan elektroda arus A dan B berada di bagian luar, sedangkan elektroda potensial M dan N berada di tengah.

Berbeda dengan konfigurasi Wenner, jarak antara elektroda potensial biasanya lebih kecil dibandingkan jarak elektroda arus. Pada survei tertentu, elektroda arus dipindahkan semakin jauh untuk meningkatkan kedalaman investigasi.

Cara Kerja Konfigurasi Schlumberger

Pengukuran dimulai dengan susunan elektroda yang relatif dekat. Kemudian, jarak elektroda arus diperbesar secara bertahap, sementara elektroda potensial tetap atau disesuaikan apabila beda potensial terlalu kecil untuk diukur secara andal.

Konfigurasi ini banyak digunakan dalam metode Vertical Electrical Sounding (VES). Tujuannya untuk mengidentifikasi perubahan resistivitas terhadap kedalaman berdasarkan variasi jarak elektroda.

Faktor geometri bergantung pada definisi jarak yang digunakan. Jika jarak setengah antara elektroda arus adalah AB/2AB/2AB/2, dan jarak setengah antara elektroda potensial adalah MN/2MN/2MN/2, faktor geometrinya dapat dinyatakan sebagai:

K=π(s2−b2)2bK = \frac{\pi\left(s^2-b^2\right)}{2b}K=2bπ(s2−b2)

Dengan:

• s=AB/2s = AB/2s=AB/2
• b=MN/2b = MN/2b=MN/2

Rumus harus disesuaikan dengan konvensi penamaan dan susunan elektroda yang digunakan dalam sistem pengukuran.

Kelebihan dan Kekurangan Schlumberger

Kelebihan:

• Efisien untuk survei sounding yang berfokus pada perubahan resistivitas secara vertikal.
• Tidak selalu memerlukan pemindahan elektroda potensial pada setiap tahap.
• Dapat membantu memperkirakan kedalaman dan batas lapisan resistivitas.

Kekurangan:

• Beda potensial bisa menjadi sangat kecil ketika jarak elektroda arus semakin besar.
• Membutuhkan alat dengan sensitivitas yang memadai.
• Interpretasi lapisan yang kompleks dapat mengalami ambiguitas.

Kapan Konfigurasi Schlumberger Digunakan?

Konfigurasi Schlumberger sesuai untuk survei VES, investigasi lapisan tanah dan batuan, serta studi awal kondisi hidrogeologi. Penggunaannya dapat membantu mengidentifikasi kemungkinan lapisan pembawa air, zona pelapukan, atau perubahan material bawah tanah.

Meskipun demikian, resistivitas rendah tidak selalu berarti keberadaan air tanah. Interpretasi harus mempertimbangkan litologi, kandungan lempung, salinitas, dan informasi geologi lainnya.

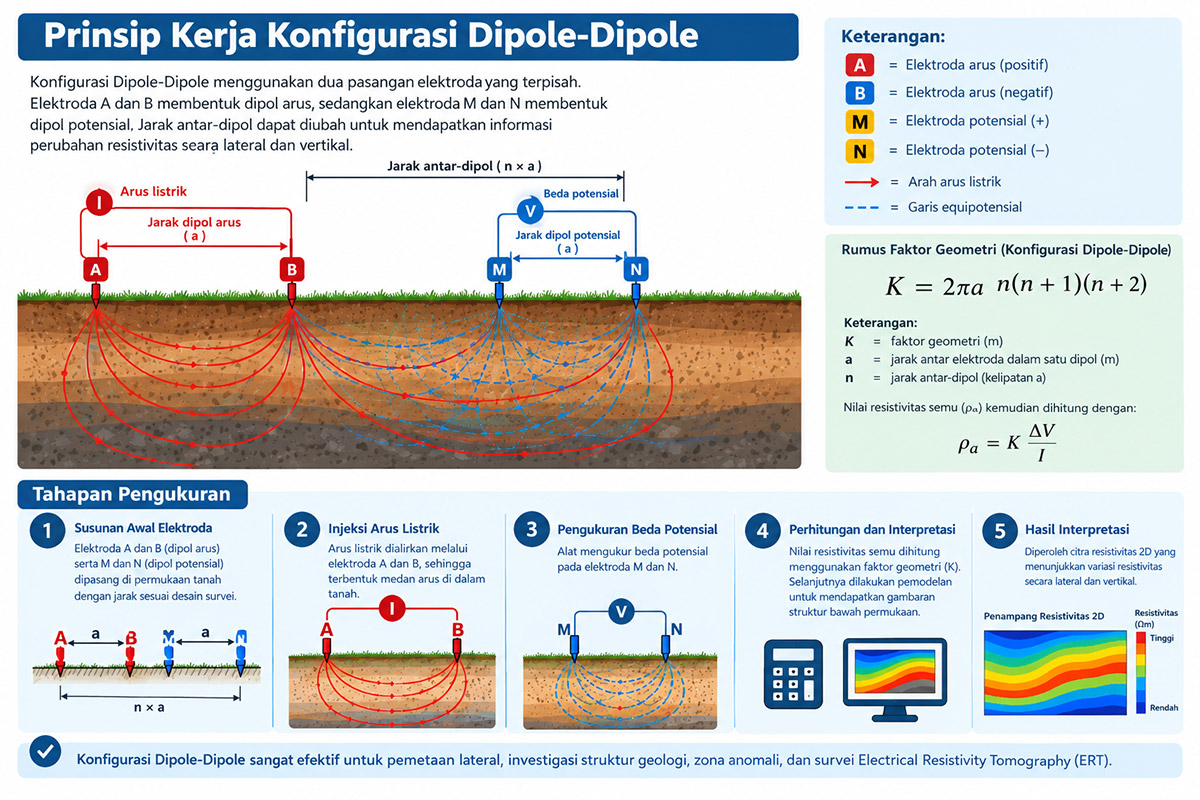

Konfigurasi Dipole-Dipole: Prinsip Kerja dan Penerapan

Konfigurasi Dipole-Dipole menggunakan dua pasangan elektroda yang terpisah. Elektroda A dan B membentuk satu dipol arus, sedangkan elektroda M dan N membentuk dipol potensial.

Susunan umumnya adalah A–B–M–N. Jarak antar-elektroda dalam setiap dipol dan jarak antar-pasangan ditentukan berdasarkan parameter survei.

Cara Kerja Konfigurasi Dipole-Dipole

Arus listrik dialirkan melalui pasangan A dan B. Setelah itu, alat mengukur beda potensial yang muncul pada pasangan M dan N.

Jarak antara kedua dipol dapat diperbesar untuk mengubah sensitivitas pengukuran terhadap bagian bawah permukaan. Dalam survei Electrical Resistivity Tomography (ERT), rangkaian pengukuran Dipole-Dipole dapat digunakan untuk menghasilkan citra resistivitas 2D.

Konfigurasi ini memiliki sensitivitas yang baik terhadap variasi lateral tertentu, tetapi responsnya dipengaruhi oleh orientasi struktur, kedalaman target, dan kualitas sinyal.

Kelebihan dan Kekurangan Dipole-Dipole

Kelebihan:

• Berguna untuk pemetaan perubahan resistivitas secara lateral.
• Cocok untuk survei ERT dan investigasi struktur bawah tanah.
• Dapat membantu mengidentifikasi zona anomali resistivitas.

Kekurangan:

• Sinyal dapat melemah ketika jarak antar-dipol semakin besar.
• Lebih sensitif terhadap gangguan listrik dan kualitas kontak elektroda.
• Hasil interpretasi memerlukan perhatian terhadap resolusi dan efek tepi.

Kapan Konfigurasi Dipole-Dipole Digunakan?

Konfigurasi Dipole-Dipole sering dipertimbangkan untuk survei struktur geologi, zona rekahan, batas material, investigasi rongga, dan pemetaan anomali bawah permukaan.

Penggunaan metode ini sebaiknya disesuaikan dengan target dan kondisi lapangan. Untuk hasil yang lebih menyeluruh, tim survei dapat mengombinasikan beberapa konfigurasi dalam satu desain akuisisi.

Perbedaan Konfigurasi Wenner, Schlumberger, dan Dipole-Dipole

Perbedaan konfigurasi geolistrik terlihat dari susunan elektroda, pola akuisisi, dan karakteristik respons pengukuran.

Aspek	Wenner	Schlumberger	Dipole-Dipole
Susunan	A–M–N–B	A–M–N–B	A–B–M–N
Jarak elektroda	Sama	Elektroda arus lebih berjauhan	Menggunakan dua dipol
Fokus umum	Resistivitas dan survei dangkal	Sounding vertikal (VES)	Pemetaan lateral dan ERT
Kekuatan sinyal	Relatif kuat	Dapat menurun pada sounding dalam	Cenderung melemah pada jarak dipol besar
Mobilitas elektroda	Seluruh susunan dipindahkan	Elektroda arus diperluas	Bergantung pada desain akuisisi
Penerapan	Investigasi tanah dan bawah permukaan	Lapisan resistivitas dan hidrogeologi	Struktur, anomali, dan pencitraan 2D

Catatan: Perbandingan tersebut merupakan gambaran umum. Performa setiap konfigurasi dapat berubah sesuai faktor geometri, resistivitas tanah, kualitas alat, dan rancangan survei.

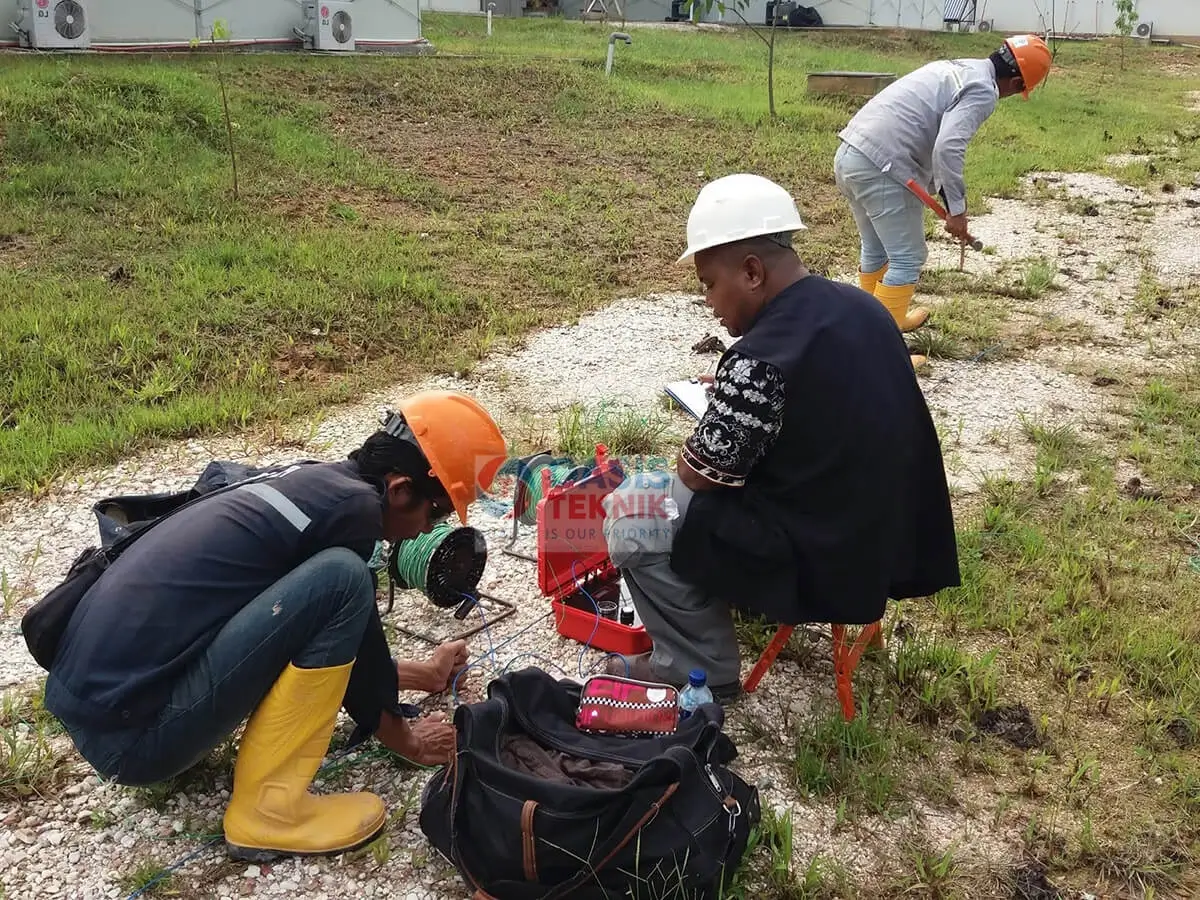

Pengukuran resistivitas listrik menggunakan susunan elektroda yang berbeda untuk menyelidiki kondisi bawah permukaan pada kedalaman dan karakteristik tertentu. Penjelasan teknis mengenai metode ini dapat dipelajari melalui publikasi resmi U.S. Geological Survey tentang survei geofisika , yang membahas prinsip pengukuran resistivitas serta variasi susunan elektroda.

Bagaimana Memilih Konfigurasi Geolistrik yang Tepat?

Pemilihan konfigurasi geolistrik perlu mempertimbangkan tujuan investigasi dan kondisi lingkungan survei. Tidak ada satu konfigurasi yang selalu menghasilkan performa terbaik untuk semua kebutuhan. Pemilihan konfigurasi geolistrik perlu disesuaikan dengan tujuan survei dan kondisi lapangan. Agar lebih memahami dasar metode ini sebelum menentukan konfigurasi, baca juga panduan Geolistrik Adalah: Pengertian, Prinsip Kerja & Manfaatnya  sebagai referensi tambahan.

Berdasarkan Tujuan Survei

Jika tujuan utama adalah mengetahui perubahan resistivitas terhadap kedalaman, konfigurasi Schlumberger melalui metode VES dapat menjadi pilihan.

Untuk pemetaan variasi lateral dan struktur bawah tanah, Dipole-Dipole dapat dipertimbangkan, terutama dalam akuisisi ERT.

Sementara itu, konfigurasi Wenner dapat digunakan ketika survei membutuhkan susunan elektroda yang sederhana, sinyal yang relatif kuat, dan pengukuran resistivitas yang teratur.

Berdasarkan Kondisi Lapangan

Kondisi tanah, akses lokasi, keberadaan kabel listrik, dan kualitas kontak elektroda memengaruhi keberhasilan pengukuran.

Tanah dengan resistansi kontak tinggi dapat menghambat injeksi arus. Gangguan elektromagnetik juga dapat memengaruhi kualitas data.

Sebelum survei dimulai, tim perlu mengevaluasi kondisi lokasi dan memilih jarak elektroda yang sesuai dengan target kedalaman.

Berdasarkan Kedalaman Target

Jarak elektroda yang lebih besar umumnya dapat meningkatkan jangkauan investigasi, tetapi tidak menjamin kedalaman efektif tertentu. Kedalaman yang dapat diinterpretasikan dipengaruhi oleh susunan elektroda, kondisi bawah permukaan, kualitas data, dan sensitivitas metode.

Karena itu, desain survei harus menyesuaikan kedalaman target dengan kemampuan instrumen serta resolusi yang dibutuhkan.

Faktor yang Memengaruhi Hasil Survei Resistivitas

Pemilihan konfigurasi saja tidak cukup untuk menjamin kualitas hasil survei. Beberapa faktor lain juga perlu diperhatikan.

Kondisi Geologi dan Jenis Material

Material seperti lempung, pasir, batuan, dan air memiliki karakteristik resistivitas yang berbeda. Namun, beberapa material dapat menunjukkan nilai resistivitas yang tumpang tindih.

Sebagai contoh, zona dengan resistivitas rendah dapat berkaitan dengan air tanah, lempung, atau air dengan kandungan mineral tinggi. Interpretasi membutuhkan korelasi dengan kondisi geologi dan data pendukung.

Kualitas Kontak Elektroda

Kontak elektroda yang buruk dapat meningkatkan resistansi kontak dan menurunkan kualitas pengukuran. Pembasahan tanah atau penyesuaian posisi elektroda dapat membantu apabila sesuai dengan prosedur keselamatan dan kondisi lapangan.

Gangguan Listrik dan Lingkungan

Kabel listrik, pagar logam, jaringan utilitas, dan sumber gangguan lainnya dapat memengaruhi data. Tim survei perlu melakukan pemeriksaan kualitas data dan mempertimbangkan gangguan tersebut dalam interpretasi.

Penerapan Konfigurasi Geolistrik dalam Survei Bawah Tanah

Konfigurasi geolistrik digunakan dalam berbagai kegiatan investigasi, antara lain:

• Eksplorasi air tanah: Membantu mengidentifikasi variasi resistivitas yang berpotensi berkaitan dengan lapisan pembawa air.
• Investigasi geologi: Menganalisis perubahan material, zona pelapukan, dan struktur bawah tanah.
• Pemetaan lingkungan: Membantu mengidentifikasi anomali resistivitas yang memerlukan pemeriksaan lanjutan.
• Investigasi konstruksi: Mendukung studi kondisi tanah dan batuan sebelum pembangunan.
• Pemetaan rongga dan rekahan: Menggunakan variasi resistivitas untuk membantu mengidentifikasi anomali yang relevan.

Hasil survei geolistrik tidak dapat berdiri sendiri dalam setiap kasus. Validasi melalui data bor, informasi geologi, atau metode investigasi lainnya dapat meningkatkan keandalan interpretasi.

FAQ Konfigurasi Geolistrik

Apa perbedaan utama konfigurasi Wenner dan Schlumberger?

Konfigurasi Wenner menggunakan jarak elektroda yang sama, sedangkan Schlumberger umumnya menempatkan elektroda arus lebih jauh daripada elektroda potensial. Wenner sering digunakan untuk survei resistivitas teratur, sementara Schlumberger banyak diterapkan pada VES.

Konfigurasi geolistrik mana yang cocok untuk mencari air tanah?

Konfigurasi Schlumberger dapat digunakan dalam VES untuk mengidentifikasi variasi resistivitas terhadap kedalaman. Namun, pemilihan metode bergantung pada kondisi geologi, kedalaman target, dan desain survei. Resistivitas rendah tidak otomatis membuktikan keberadaan air tanah.

Apa fungsi konfigurasi Dipole-Dipole?

Konfigurasi Dipole-Dipole berguna untuk pemetaan variasi resistivitas lateral dan dapat digunakan dalam survei ERT. Metode ini sering dipertimbangkan untuk investigasi struktur dan anomali bawah permukaan.

Apakah konfigurasi geolistrik menentukan kedalaman survei?

Konfigurasi memengaruhi sensitivitas dan distribusi pengukuran, tetapi kedalaman investigasi tidak hanya ditentukan oleh konfigurasi. Jarak elektroda, kondisi geologi, kualitas sinyal, dan desain survei juga berperan.

Apakah satu survei bisa menggunakan beberapa konfigurasi?

Bisa. Penggunaan beberapa konfigurasi dapat membantu melengkapi karakteristik sensitivitas dan meningkatkan cakupan interpretasi. Desainnya perlu disesuaikan dengan tujuan dan kondisi lapangan.

Kesimpulan

Konfigurasi geolistrik adalah pilihan penting untuk memperoleh informasi resistivitas bawah permukaan sesuai dengan kebutuhan survei.

Dengan manfaat seperti membantu pemetaan kondisi geologi, mengidentifikasi variasi resistivitas, dan mendukung investigasi air tanah, setiap metode memiliki karakteristik yang perlu dipertimbangkan. Jika ingin hasil maksimal, pastikan untuk memilih konfigurasi berdasarkan target kedalaman, kondisi lapangan, kualitas pengukuran, dan interpretasi geologi yang tepat.
