Metode Geolistrik Resistivitas: Cara Kerja & Manfaat

Mengetahui kondisi bawah permukaan tanah menjadi hal penting sebelum melakukan pembangunan, pengeboran sumur, atau eksplorasi sumber daya air. Masalahnya, struktur lapisan tanah dan batuan tidak selalu bisa diketahui hanya dari pengamatan permukaan. Diperlukan metode survei yang mampu memberikan gambaran kondisi geologi di bawah tanah.

Geolistrik Resistivitas menjadi salah satu metode geofisika yang banyak digunakan untuk mengidentifikasi karakteristik bawah permukaan tanpa harus melakukan penggalian di seluruh area. Metode ini memanfaatkan sifat kelistrikan material tanah dan batuan untuk membantu memperkirakan kondisi geologi.

Lalu, bagaimana cara kerja Geolistrik Resistivitas? Apa hubungannya dengan jenis tanah, kadar air, dan eksplorasi air tanah? Artikel ini membahas prinsip pengukuran, jenis konfigurasi elektroda, manfaat, hingga faktor yang memengaruhi hasil interpretasi. Memahami pengertian, prinsip kerja, dan manfaat geolistrik  menjadi langkah awal sebelum mendalami metode Geolistrik Resistivitas. Dengan memahami dasar-dasar geolistrik, Anda akan lebih mudah mengetahui bagaimana metode resistivitas digunakan untuk mengidentifikasi kondisi bawah permukaan tanah dan batuan.

Apa Itu Geolistrik Resistivitas?

Geolistrik Resistivitas merupakan metode geofisika yang mengukur resistivitas atau tahanan jenis listrik suatu material di bawah permukaan tanah. Parameter ini menunjukkan seberapa besar material menghambat aliran arus listrik.

Dalam praktiknya, survei memanfaatkan elektroda yang ditanam atau ditempatkan pada permukaan tanah. Alat mengalirkan arus listrik ke dalam bumi, kemudian mengukur perbedaan tegangan yang muncul. Data tersebut digunakan untuk menghitung nilai resistivitas semu.

Resistivitas biasanya dinyatakan dalam satuan ohm-meter (Ωm). Nilainya dipengaruhi oleh komposisi mineral, porositas, kadar air, salinitas, serta struktur material bawah tanah.

Perbedaan Resistivitas dan Konduktivitas

Resistivitas menggambarkan hambatan material terhadap aliran listrik. Sementara itu, konduktivitas menunjukkan kemampuan material dalam menghantarkan arus listrik.

Material dengan resistivitas rendah cenderung lebih mudah menghantarkan listrik, sedangkan material dengan resistivitas tinggi cenderung lebih sulit menghantarkan arus. Namun, nilai tersebut tidak otomatis menunjukkan satu jenis tanah atau batuan tertentu karena kondisi lingkungan turut memengaruhinya.

Cara Kerja Metode Geolistrik Resistivitas

Cara kerja Geolistrik Resistivitas berfokus pada hubungan antara arus listrik, beda potensial, dan respons kelistrikan material bawah permukaan. Proses pengukuran dilakukan dengan susunan elektroda tertentu sesuai tujuan survei. Sebelum memahami proses pengukuran resistivitas, penting untuk mengenal konsep dasar geolistrik secara menyeluruh. Anda dapat mempelajari apa itu geolistrik, prinsip kerja, dan manfaatnya  untuk memahami hubungan antara metode geofisika dan investigasi kondisi bawah permukaan tanah. Menurut PPSDM Geominerba Kementerian ESDM , metode geolistrik memanfaatkan injeksi arus listrik untuk mengetahui sifat kelistrikan lapisan batuan bawah permukaan, termasuk nilai resistivitas atau tahanan jenis.

Injeksi Arus Listrik ke Dalam Tanah

Tim survei menempatkan elektroda arus dan elektroda potensial di sepanjang lintasan pengukuran. Elektroda arus berfungsi mengalirkan listrik ke dalam tanah, sedangkan elektroda potensial mengukur beda tegangan yang dihasilkan.

Arus listrik akan merambat melalui material bawah permukaan. Jalur alirannya dipengaruhi oleh sifat kelistrikan dan susunan lapisan tanah serta batuan.

Pengukuran Beda Potensial

Alat resistivity meter mengukur beda potensial antara elektroda pengukur. Data arus dan tegangan kemudian digunakan untuk menghitung resistansi, yang selanjutnya dikonversi menjadi resistivitas semu menggunakan faktor geometris susunan elektroda.

Rumus dasar yang sering digunakan adalah:

ρa=KΔVI\rho_a = K \frac{\Delta V}{I}ρa=KIΔV

Keterangan:

• ρa\rho_aρa: resistivitas semu (Ωm).
• KKK: faktor geometris konfigurasi elektroda.
• ΔV\Delta VΔV: beda potensial (V).
• III: arus listrik (A).

Resistivitas semu bukan selalu resistivitas sebenarnya dari satu lapisan material. Nilai ini merupakan respons gabungan dari material yang dilalui arus listrik.

Interpretasi Data Bawah Permukaan

Setelah pengukuran selesai, data diproses menggunakan perangkat lunak geofisika. Hasilnya dapat berupa kurva resistivitas, penampang 2D, atau model 3D bergantung pada desain survei dan metode inversi.

Interpretasi perlu mempertimbangkan data geologi, kondisi lokasi, serta informasi pendukung. Satu nilai resistivitas bisa sesuai dengan beberapa kemungkinan material, sehingga hasil survei tidak boleh ditafsirkan secara terpisah dari konteks geologi.

Faktor yang Memengaruhi Nilai Resistivitas Tanah

Nilai resistivitas pada survei geolistrik dipengaruhi oleh berbagai faktor. Karena itu, pengukuran pada dua lokasi dengan jenis batuan serupa belum tentu menghasilkan nilai yang sama.

Jenis Tanah dan Batuan

Material seperti pasir, lempung, batu pasir, batu gamping, dan batuan beku memiliki karakteristik kelistrikan yang berbeda. Akan tetapi, rentang resistivitasnya bisa saling tumpang tindih.

Contohnya, lempung sering menunjukkan resistivitas rendah akibat kandungan air dan konduktivitas permukaan mineral. Namun, pasir jenuh air juga dapat memiliki resistivitas rendah, terutama jika air porinya mengandung banyak ion terlarut.

Kadar Air dan Salinitas

Kandungan air pori berpengaruh besar terhadap aliran listrik. Air yang mengandung ion terlarut dapat meningkatkan konduktivitas material.

Kondisi air tanah, tingkat kejenuhan, serta salinitas menjadi faktor penting dalam interpretasi, khususnya ketika survei bertujuan mengidentifikasi zona jenuh air atau potensi intrusi air asin.

Struktur dan Porositas Material

Porositas, rekahan, tingkat pelapukan, dan hubungan antarpori memengaruhi jalur aliran listrik. Batuan yang memiliki rekahan berisi air dapat menunjukkan respons berbeda dibandingkan batuan yang relatif padat dan kering.

Oleh sebab itu, resistivitas tidak cukup digunakan sebagai satu-satunya indikator untuk memastikan jenis batuan atau kualitas air tanah.

Konfigurasi Elektroda dalam Pengukuran Resistivitas

Konfigurasi elektroda menentukan susunan jarak dan posisi elektroda arus serta elektroda potensial. Pilihan konfigurasi berpengaruh terhadap sensitivitas, resolusi, dan karakteristik data yang diperoleh.

Konfigurasi Wenner

Konfigurasi Wenner menggunakan empat elektroda yang disusun dalam satu garis dengan jarak antar-elektroda yang sama. Susunan ini sering digunakan dalam survei resistivitas karena memiliki sinyal pengukuran yang relatif kuat pada kondisi tertentu.

Konfigurasi Wenner dapat diterapkan dalam survei sounding maupun pemetaan resistivitas, tergantung pola perpindahan elektroda dan desain pengukuran.

Konfigurasi Schlumberger

Konfigurasi Schlumberger menempatkan elektroda potensial di bagian tengah dan elektroda arus di bagian luar. Jarak elektroda arus dapat diperbesar untuk menyelidiki respons material pada kedalaman yang lebih besar.

Konfigurasi ini umum digunakan untuk Vertical Electrical Sounding (VES), terutama ketika survei berfokus pada perubahan resistivitas secara vertikal.

Konfigurasi Dipole-Dipole

Pada konfigurasi Dipole-Dipole, elektroda arus dan potensial membentuk dua pasangan dipol. Susunan ini dapat membantu memetakan variasi lateral, misalnya perubahan struktur, zona rekahan, atau perbedaan material sepanjang lintasan.

Pemilihan konfigurasi harus menyesuaikan tujuan survei, kondisi medan, tingkat gangguan, serta kedalaman target yang ingin dikaji.

Manfaat Geolistrik Resistivitas dalam Survei

Geolistrik Resistivitas memiliki sejumlah manfaat dalam investigasi bawah permukaan. Metode ini membantu mengumpulkan informasi geologi tanpa perlu menggali seluruh area survei.

Eksplorasi Air Tanah

Salah satu penggunaan yang umum adalah survei potensi air tanah. Data resistivitas dapat membantu mengidentifikasi zona yang diduga memiliki material jenuh air, lapisan pembawa air, atau perubahan litologi yang relevan dengan sistem akuifer.

Namun, resistivitas tidak bisa memastikan debit sumur, kualitas air, maupun keberhasilan pengeboran secara langsung. Hasil interpretasi sebaiknya dikombinasikan dengan informasi geologi, data sumur, dan pengujian lanjutan. Penelitian yang diterbitkan oleh PPSDM Migas Kementerian ESDM menunjukkan penggunaan metode geolistrik konfigurasi Wenner dan Schlumberger untuk mengidentifikasi lapisan akuifer serta potensi air tanah di Blora, Jawa Tengah. Baca penelitian identifikasi akuifer menggunakan metode geolistrik .

Investigasi Geologi dan Struktur Bawah Tanah

Metode ini membantu memetakan perubahan lapisan tanah dan batuan, zona pelapukan, serta indikasi struktur bawah permukaan. Informasi tersebut berguna untuk memahami kondisi geologi sebelum kegiatan konstruksi atau eksplorasi.

Pendukung Perencanaan Konstruksi

Survei resistivitas dapat menjadi data pendukung untuk investigasi lokasi pembangunan. Misalnya, survei membantu mengidentifikasi variasi material, indikasi rongga, atau zona yang memiliki karakteristik kelistrikan berbeda.

Penggunaan geolistrik tidak menggantikan uji tanah dan penyelidikan geoteknik yang dibutuhkan untuk desain fondasi atau penilaian daya dukung tanah.

Investigasi Lingkungan

Perbedaan resistivitas dapat membantu mendeteksi anomali bawah permukaan yang berkaitan dengan perubahan kadar air, material timbunan, atau kemungkinan zona tercemar. Interpretasi harus mempertimbangkan sifat kontaminan dan karakteristik geologi setempat.

Kelebihan dan Keterbatasan Geolistrik Resistivitas

Sebelum menggunakan Geolistrik Resistivitas, penting memahami kemampuan dan batasan metode ini. Hasil survei sangat bergantung pada kualitas data, kondisi lapangan, dan keakuratan interpretasi.

Kelebihan Metode Resistivitas

Beberapa keunggulan yang membuat metode ini banyak digunakan antara lain:

• Minim penggalian: Pengukuran dilakukan dari permukaan sehingga dapat mengurangi kebutuhan investigasi invasif pada tahap awal.
• Pemetaan bawah permukaan: Data dapat membantu menggambarkan variasi resistivitas secara lateral maupun vertikal.
• Fleksibel: Konfigurasi dan desain lintasan dapat disesuaikan dengan target survei.
• Mendukung investigasi awal: Hasilnya dapat menjadi pertimbangan untuk menentukan lokasi pengujian atau pengeboran lanjutan.

Keterbatasan Pengukuran

Geolistrik Resistivitas tidak memberikan gambaran bawah tanah yang sepenuhnya pasti. Beberapa faktor yang perlu diperhatikan meliputi:

• Gangguan kabel, infrastruktur, dan sumber listrik di sekitar lokasi.
• Kondisi kontak elektroda dengan permukaan tanah.
• Ambiguitas interpretasi karena beberapa material dapat memiliki nilai resistivitas serupa.
• Resolusi dan kedalaman investigasi yang dipengaruhi oleh susunan elektroda serta kondisi geologi.

Oleh karena itu, tenaga ahli perlu mengevaluasi kualitas data dan mencocokkan hasil model dengan informasi lapangan.

Tahapan Pelaksanaan Survei Geolistrik

Pelaksanaan survei membutuhkan perencanaan yang sesuai dengan target dan karakteristik lokasi.

Persiapan dan Survei Pendahuluan

Tim menentukan tujuan investigasi, lokasi lintasan, akses lapangan, serta kondisi geologi awal. Informasi topografi, data sumur, dan peta geologi dapat membantu merancang survei.

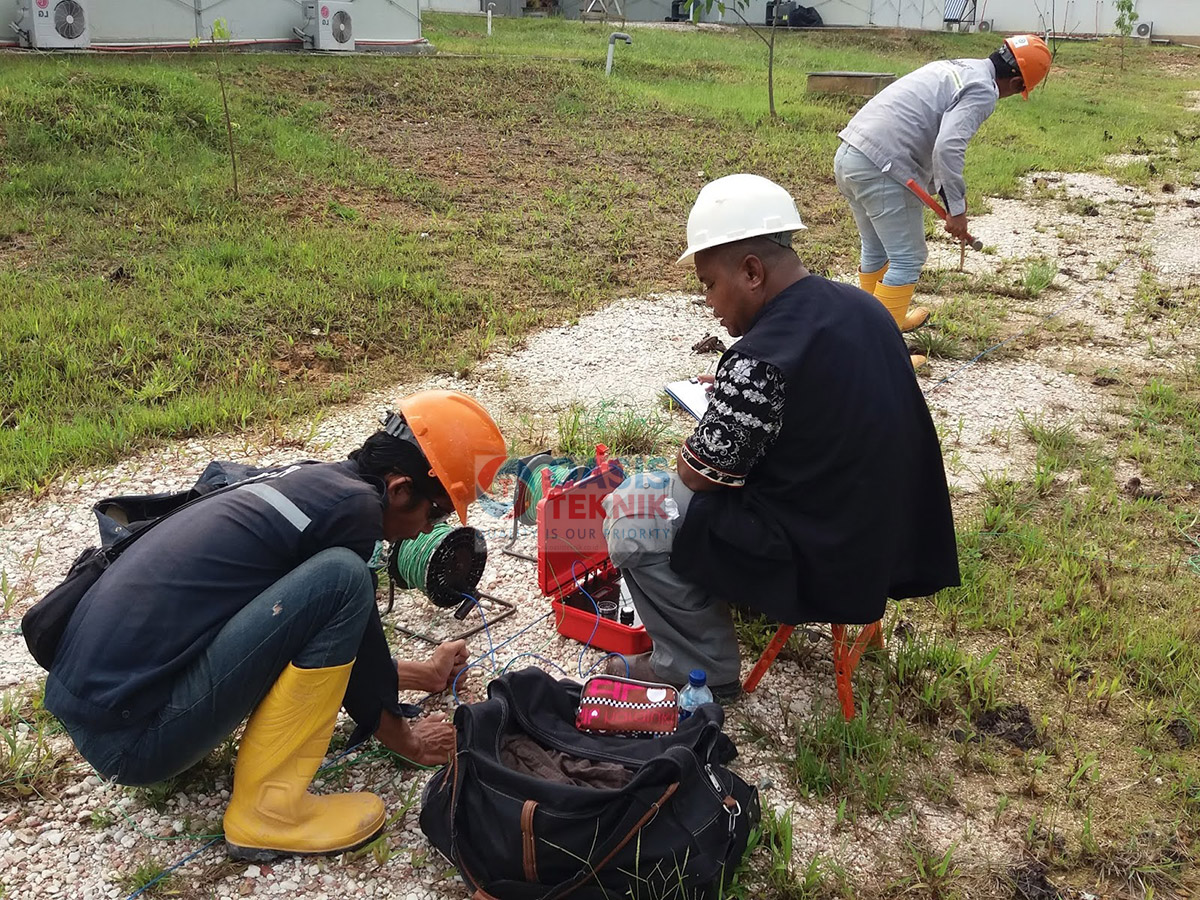

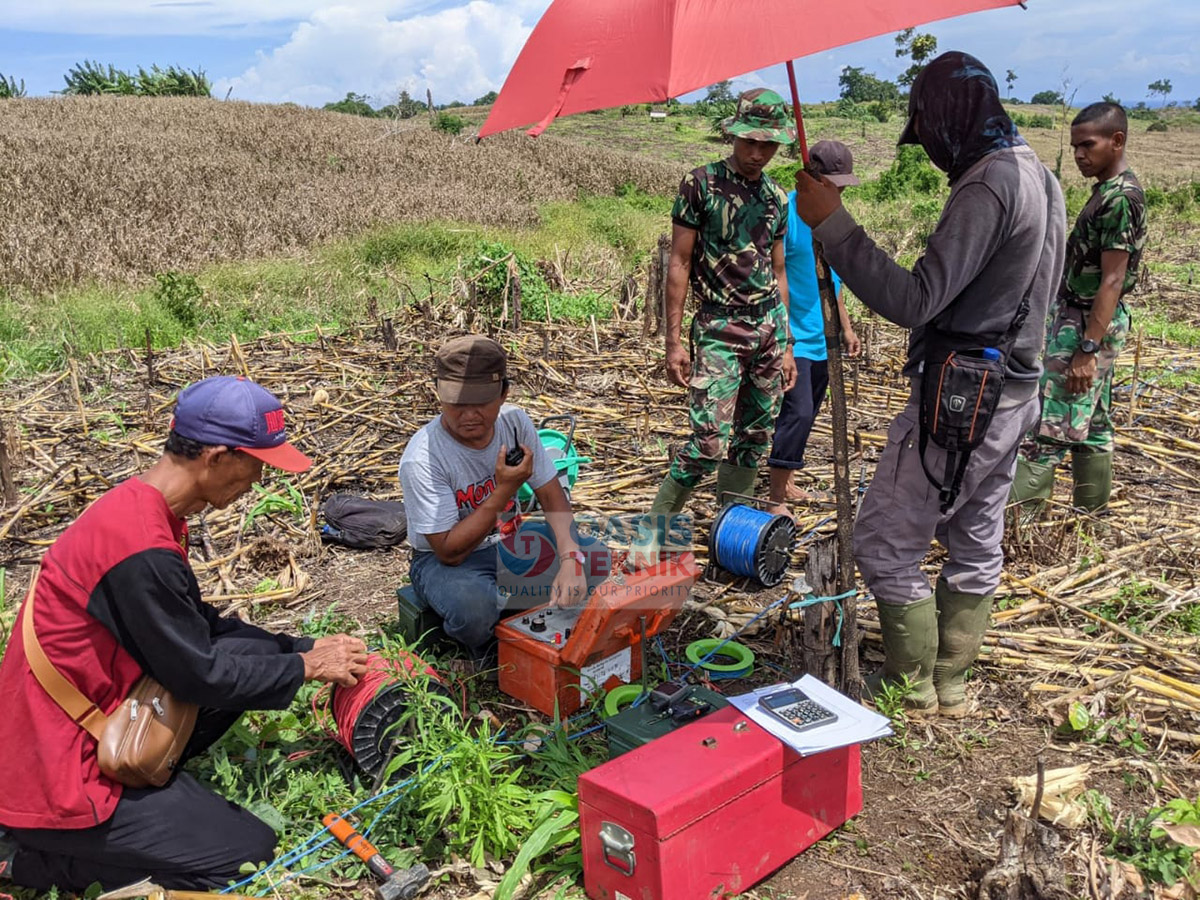

Akuisisi Data

Elektroda dipasang sesuai konfigurasi yang dipilih. Operator mengatur parameter pengukuran, mencatat data arus dan tegangan, serta memeriksa kualitas pembacaan selama survei.

Pengolahan dan Interpretasi

Data hasil pengukuran melalui pemeriksaan kualitas, pemrosesan, dan inversi jika menggunakan metode Electrical Resistivity Tomography (ERT). Hasil interpretasi kemudian dibandingkan dengan informasi geologi dan data pendukung.

FAQ Geolistrik Resistivitas

Apa yang dimaksud dengan Geolistrik Resistivitas?

Geolistrik Resistivitas adalah metode geofisika yang mengukur tahanan jenis listrik material bawah permukaan untuk membantu menginterpretasikan kondisi tanah dan batuan.

Apakah Geolistrik Resistivitas bisa mendeteksi air tanah?

Bisa membantu mengidentifikasi zona yang diduga berkaitan dengan air tanah berdasarkan perbedaan resistivitas. Namun, metode ini tidak dapat memastikan keberadaan, debit, dan kualitas air tanah tanpa validasi tambahan.

Berapa kedalaman yang bisa dijangkau metode resistivitas?

Kedalaman investigasi bergantung pada jarak elektroda, konfigurasi, kondisi geologi, kualitas data, dan target survei. Jarak elektroda yang lebih besar tidak otomatis menjamin hasil yang akurat pada kedalaman tertentu.

Apa perbedaan resistivitas dan tahanan jenis tanah?

Dalam konteks geolistrik, resistivitas merupakan istilah teknis untuk tahanan jenis listrik material. Keduanya merujuk pada parameter yang sama, biasanya dinyatakan dalam ohm-meter (Ωm).

Apakah hasil survei resistivitas selalu akurat?

Hasilnya bergantung pada kualitas pengukuran, desain survei, kondisi lapangan, dan interpretasi. Validasi menggunakan data geologi, pengeboran, atau metode investigasi lain dapat meningkatkan keandalan kesimpulan.

Kesimpulan

Geolistrik Resistivitas adalah pilihan yang bermanfaat untuk investigasi kondisi bawah permukaan tanah dan batuan.

Dengan manfaat seperti eksplorasi air tanah, pemetaan struktur geologi, dan dukungan perencanaan investigasi, metode ini dapat membantu memperoleh informasi awal tanpa penggalian menyeluruh. Jika ingin hasil maksimal, pastikan survei dirancang sesuai target, menggunakan konfigurasi elektroda yang tepat, dan ditafsirkan oleh tenaga ahli dengan dukungan data lapangan.
